Ruční pákový kladkostroj HCB05, kladkostroj -iliftequip.com

Ruční řetězový kladkostroj s ručním ovládáním je ruční zvedák, který se snadno používá a snadno se přenáší. Je silný a nositelný a má vysokou bezpečnost. Je vhodný pro použití v továrnách, dolech, staveništích, dokech, dokech, skladech atd. Instalace strojů a zvedání nákladu, zejména pro otevřené a beznapěťové operace, ukazuje jeho převahu.

The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.

Funkce:

Kompaktní konstrukce ， celá ocelová konstrukce, lehká ruční hlava
Zdvihací kapacita 2 200 liber je více než dostatečná pro většinu průmyslových aplikací
Ruční zvedák používá zařízení ke sdílení zatížení, která usnadňují zvedání těžkých břemen
Háčky s výkovky určené k pomalému ohýbání, které varují před přetížením.
Postaveno tak, aby splňovalo bezpečnostní standard CE

i-Lift No.		2110602		2110604		2110605		2110606		2110607		2110608
Modelka		HCB10		HCB20		HCB30		HCB50		HCB100		HCB200
Jmenovitá kapacita	Kg (lb)	1000(2200)		2000(4400)		3000(6600)		5000(11000)		10000(22000)		20000(44000)
Standardní výška zdvihu	mm (v.)	2500/3000（100/120）				3000/5000(120/200)
Zkušební zatížení	KN	12.5		25		37.5		62.5		125		250
Snaha o jmenovitou kapacitu	N	310		320		360		400		430		430
Ne. Pády řetězu		1		2		2		2		4		8
Min.Vzdálenost mezi háky H	mm (v.)	300(12)		380(15)		470(18.5)		600(23.6)		730(28.7)		1000(40)
Dia. Řetězu	mm (v.)	Ø6x18		Ø6x18		Ø8x24		Ø10x30		Ø10x30		Ø10x30
		(0.2x0.7)		(0.2x0.7)		(0.3x0.9)		(0.4x1.2)		(0.4x1.2)		(0.4x1.2)

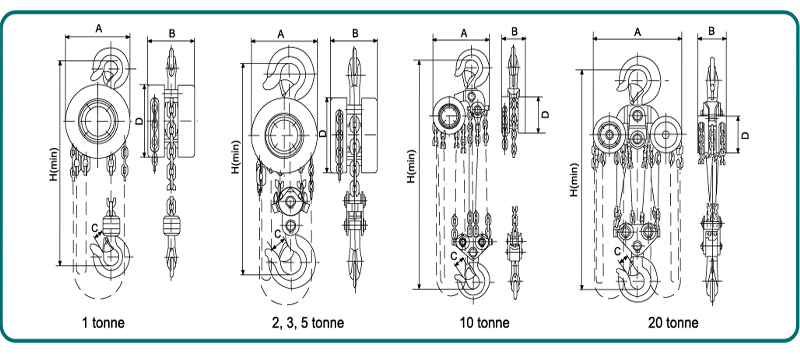

Rozměry	A mm (v.)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
	B mm (v.)	130(5.2)		130(5.2)		139(5.6)		162(6.4)		162(6.4)		189(7.4)
	C mm (v.)	22(0.9)		26(1)		32(1.2)		44(1.7)		50(2)		70(2.7)
	D mm (v.)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
Čistá hmotnost	kg (lb.)	9.2(20.2)	10(22)	12(26.4)	14(30.8)	20.2(44.4)	22.7(50)	32(70.4)	35(77)	65(143)	68(150)	148(325.6)	155(341)
Celková hmotnost	kg (lb.)	9.6(21)	10.4(23)	13.1(28.8)	14.5(31.9)	20.8(45.8）	23.3(51.3)	33(72.6)	36(79.2)	67(147.4)	80(176)	150(330)	180(396)
Extra Weight Per Metre of Extra Lift	(pcs)	1.65		2.5		3.7		5.2		9.6		19.2

Pracovní postup:

1. Je přísně zakázáno používat přetížení kabelem.

2. Je přísně zakázáno pracovat s jinými pravomocemi než s lidskou silou.

3.Před použitím se ujistěte, že části jsou neporušené, díly převodovky a zvedací řetěz jsou dobře namazány a stav volnoběhu je normální.

4. Před zvedáním zkontrolujte, zda jsou horní a dolní háky zavěšeny, a zvedací řetěz by měl být zavěšen svisle. Nesmí existovat žádné zkroucené články a spodní hákový rám dvouřadé řetězy se nesmí převrátit.

5. Obsluha by měla stát ve stejné rovině jako kolo náramku, aby náramek vykývla tak, aby se kolo náramku otáčelo ve směru hodinových ručiček, aby bylo možné zvýšit hmotnost; Když je náramek obrácen, může být hmotnost pomalu snížena.

6. Při zvedání těžkých předmětů je přísně zakázáno provádět jakoukoli práci nebo chodit pod těžkými předměty, aby se zabránilo závažným nehodám.

7. Během procesu zvedání, bez ohledu na to, zda váha stoupá nebo klesá, by měla být síla při tažení náramku stejná a jemná. Nepoužívejte nadměrnou sílu, abyste se vyhnuli skákání náramku nebo pojistnému kroužku.

8. Pokud obsluha zjistí, že tažná síla je větší než normální tažná síla, měla by ji okamžitě zastavit. Zabraňte poškození vnitřní konstrukce, abyste předešli nehodám.

9. Po bezpečném a bezpečném přistání těžkého předmětu odstraňte háček z řetězu.

10.Po použití opatrně zacházejte, dejte na suché, větrané místo a naneste mazací olej.
